活性炭过滤器施工方案
2021-9-3 16:45:08点击：
污水处理中水打入循环水治理施工方案
絮凝沉淀+机械过滤法
石英砂过滤器+活性炭过滤器
施
工
方
案
===========================================================
编制单位：石家庄工泉水处理科技有限公司
编 制 人：侯颖 (设计工程师)
联 系 人：位恩
联系电话：15200035554
一， 工程概况：施工单位：石家庄工泉水处理科技有限公司
工程地点：邯郸金隅水泥污水处理站
承包方式：总承包
总工期：45工作日
工程质量：符合水处理安装条件及标准 GB/T 31962-2015
工程保修期：12个月
二， 设计和制造标准
工程的设计与安装，设备的制作、检验和材料、包装、运输。
JB/T2932-1999 水处理设备制造技术条件
GB 50205-2011 钢结构工程施工质量验收规范
GB/T 9174-2008 一般货物运输包装通用技术条件
《室外排水设计规范》(GB50014-2006)(2016 版)
《地表水环境质量标准》(GB3838-2002)
《污水排入城镇下水道水质标准》(GB/T319622015)
《给水排水管道工程施工及验收规范》(GB50268-2008)
《给水排水构筑物工程施工及验收规范》(GB501412008)
《理地塑料排水管施工》(04S520)
《建筑给水排水设计规范》(GB50015-2019)
三， 施工工程概况
根据贵公司提供的数据，污水处理中水打入循环水池技术要求
1、按照中水打入循环水池方案进行设备配置及施工。
2活性炭过滤器的配置要求过滤量不小于水量7吨/小时。过滤器
的反洗等需要的水泵及其配套设备，系统设备配置要完整。要求所有水泵考虑一备一用的配置。
3、从污水处理厂到发电循环水池的水泵及管道上安装流量
表计等，要使用国内品牌产品，运行可靠性为中上等水平。
4对各设备需要的配电设备:电机采用国家对节能电机的
要求进行购置，开关及控制设备要求采用品牌设备，水泵的启停采用自动控制。水位的显示采用数字仪表。
5项目包括土建、设备购置、安装、调试等工作。
四， 施工前准备
本技术规范书适用下文所述石英砂过滤器活性炭过滤器的功能设计、结构、性能和试验等方面的施工技术要求
1， 施工前准备：对现场进行规整，清理，铺平。
2， 水池的密封，以及过滤器底座基础进行浇筑，找准安装位置。
3， 准备供应材料管件弯头三通阀门等材料进场，以及安装工具。
4， 过滤器基础完成后，过滤器准备进场。
5， 提升泵，过滤器，流量计的整体作业安装。
6， 挖槽，反洗管路，电缆，进行地埋
7， 清理现场，铺平。
四，施工安装作业流程：
提升泵一备一用的安装
水泥池上液位计的安装
过滤器就位及基础固定
过滤器滤料比例填装。
连接提升泵与过滤器直接的管路
连接出水管路并安装流量计，及地埋电缆信号线。
挖槽，地埋反洗排污管路通往沉淀室
挖槽，地埋水泵电缆以及液位计信号线通往控制室
现场清理，铺平。

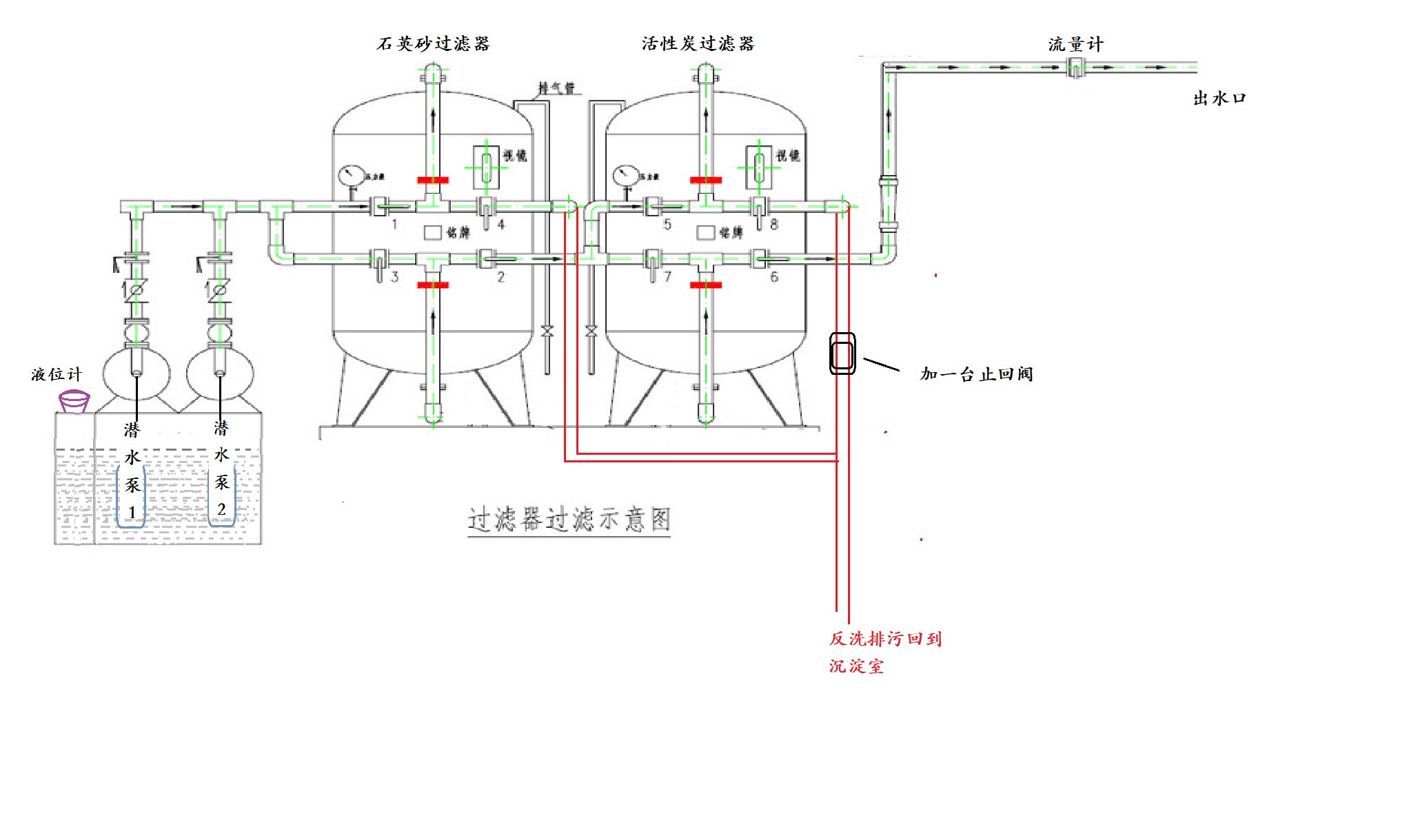

过滤器安装示意图如下：
