系统运行注意事项以及工作流程规范

一、开机前准备：

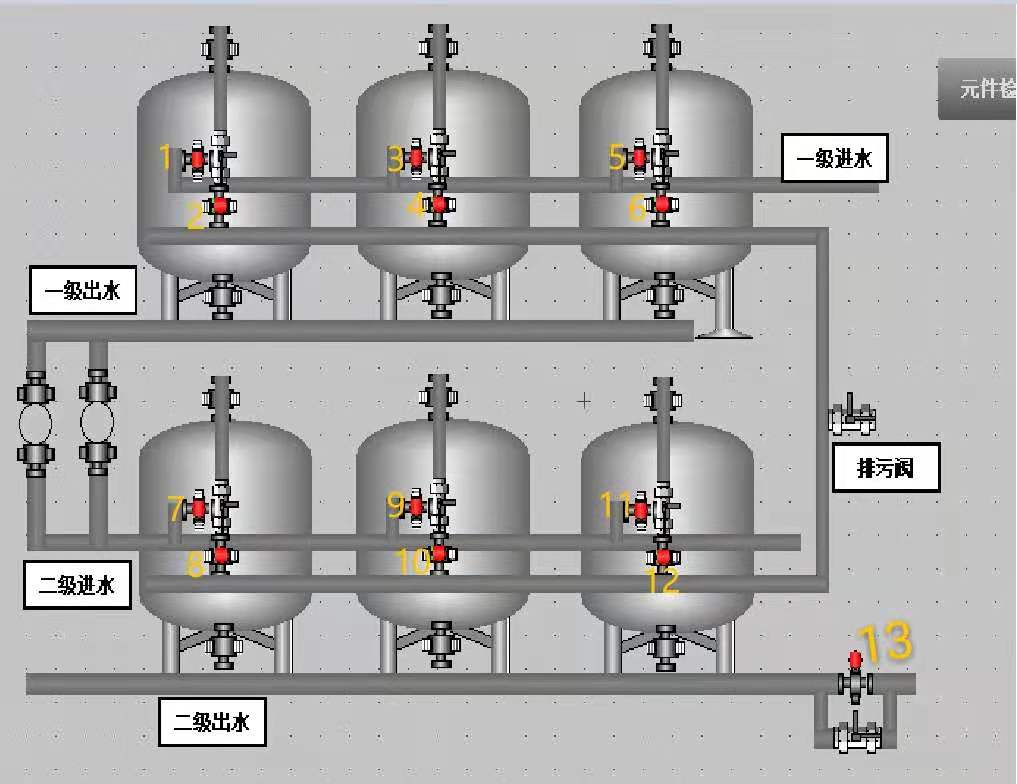

1、检查1.2.3.4.5.6.7.8.9.10.11.12.13号阀门安装位置是否正确，如下图：

2、检查1.2.3.4.5.6.7.8.9.10.11.12.13号阀门控制线是否连接正确。（备注：PLC控制箱中有电动蝶阀接线图以及接线方法）

3、检查供水泵以及二级增压泵正反转是否正确。

4、检查PLC控制柜手动控制旋钮受否处于空挡位置（自动控制时必须把手动旋钮拧到中间空档位置）

二、开机运行操作步骤

1、 启动原水泵前，首先要给PLC控制柜供电，活性炭过滤器设置好间隔时间与反洗时间后点击运行。点击运行后阀门动作呈以下状态：1开，2关，3开，4关，5开，6关，7开，8关，9开，10关，11开，12关，13开。（备注：此状态为阀门正常运行状态）

2、 检查以上阀门动作为运行动作无误后，才可以把原水泵打开，对一级过滤器进行供水操作，当一级过滤器的出水主管道满管后，间隔5-15分钟再把二级增压泵打开。则可以达到整体运行状态。（备注：正常运行后，过滤机组第一次运行处于滤料清洗状态，出水与反洗出水比较浑浊属于正常，需要进行三到五天的运行清洗期，出水水质会越来越清澈）

三、运行注意事项（重点）

运行前注意事项：1、系统运行前，首先把控制柜上的手动控制旋钮拧到空挡位置，然后给PLC控制柜供电后才可以开启原水泵。（防止自动控制与手动控制发生执行冲突，防止阀门没开启，出现憋泵的状态）

运行中注意事项：

1、PLC系统自动运行中，当到达预设时间后阀门会自动切换，此时禁止手动按钮进行操作。（指阀门自动切换时禁止手动控制阀门）防止供给阀门的信号与手动控制供给的信号发起冲突。

2、开机时，第一组过滤器出水主管满管后才可以开启二级增压泵。防止二级增压泵缺水空转。

四、系统运行流程规范

全自动运行，六组过滤器无限循-阀门反洗-阀门正常运行复位动作如下：

1、开启原水泵前，给PLC控制柜供电后，所有阀门进入以下运行状态

1开，2关，3开，4关，5开，6关，7开，8关，9开，10关，11开，12关，13开

在以上运行状态下，隔1个小时后 1关，2开，13关（则为：一号过滤进入反洗状态）；隔15分钟后1开.2关.13开（则为：一号过滤器复位到正常过滤状态）。

然后再隔1个小时后 3关，4开，13关（则为：二号过滤器进入反洗状态）；隔15分钟后3开.4关.13开（则为：二号过滤器复位到正常运行过滤状态）。

然后再隔1个小时后 5关，6开，13关（则为；三号过滤器进入反洗状态）；隔15分钟后5开.6关.13开（则为：三号过滤器复位到运行过滤状态）。

然后再隔1个小时后 7关，8开，13关（则为：四号过滤器进入反洗状态）；隔15分钟后7开.8关.13开（则为：四号过滤器复位到正常过滤状态）。

然后再隔1个小时后 9关，10开，13关（则为：五号过滤器进入反洗状态）；隔15分钟后9开.10关.13开（则为：五号过滤器复位到正常过滤状态）。

然后再隔1个小时后 11关，12开，13关（则为：六号过滤器进入反洗状态）；隔15分钟后11开.12关.13开（则为：六号过滤器复位到正常过滤状态）。

以上为六组过滤器，PLC全自动控制无限循环，反洗以及正常运行复位动作流程。

手动控制阀门反洗以及正常运行如下：

1，

按启动运行后所有阀门进入以下运行状态

1开，2关，3开，4关，5开，6关，7开，8关，9开，10关，11开，12关，13开（此阀门状态为六组过滤器运行状态）

2，

在以上运行状态下，按钮转到左面档1： 1关，2开，13关（则为：一号过滤器进行手动反洗操作）；

按钮转到右面档2：1开.2关.13开（则为：一号过滤器手动恢复正常运行操作）。

按钮二转到左面档1：3关，4开，13关（则为：二号过滤器进行手动反洗操作）；

按钮二转到右面档2：3开.4关.13开（则为：二号过滤器进行手动恢复正常运行操作）。

按钮三转到左面档1：5关，6开，13关（则为：三号过滤器进行手动反洗操作）；

按钮三转到右面档2：5开.6关.13开（则为：三号过滤器进行手动恢复正常运行操作）。

按钮四转到左面档1： 7关，8开，13关（则为：四号过滤器进行手动反洗操作）；按钮四转到右面档2：7开.8关.13开（则为：四号过滤器进行手动恢复正常运行操作）。

按钮五转到左面档1： 9关，10开，13关（则为：五号过滤器进行手动反洗操作）；按钮五转到右面档2：9开.10关.13开（则为：五号过滤器进行手动恢复正常运行操作）。

按钮六转到左面档1： 11关，12开，13关（则为：六号过滤器进行手动反洗操作）；按钮六转到右面档2：11开.12关.13开（则为：六号过滤器进行手动恢复正常运行操作）。

五、维护与保养

定期检查过滤器管路以及阀门是否有渗水的情况。

定期检查阀门受否关到位，开到位。

定期检查过滤器，反洗时与正常运行时的阀门动作是否正确。

过滤器机组，长期不运行时，防止过滤罐内滤料板结。

过滤器内的滤料磨损到一定程度，或滤层低于1.2米时，及时补充滤料。

定期对六组过滤器进行一次大流量的反冲洗，防止罐体内的滤料板结。

定期检查管路止回阀是否复位，是否卡住。

定期检查水泵工作状态。

定期查看PLC控制柜运行状态。（不要处于潮湿环境）  工泉公司活性炭过滤器运行注意事项以及工作流@程版权所有谢绝转载
